Caixa de Esterilização para Sistema de Fixação Híbrida – Fixador Externo Circular e Linear Híbrido Tipo Ilizarov

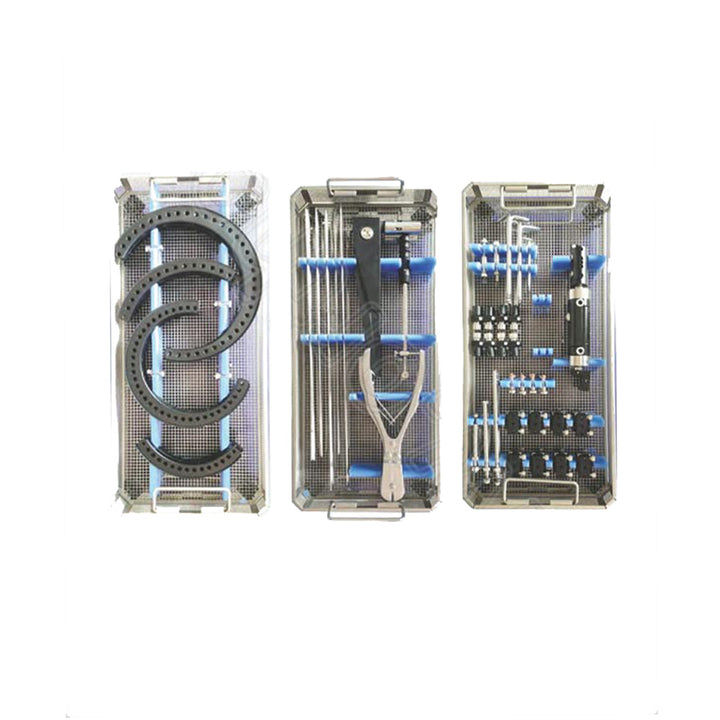

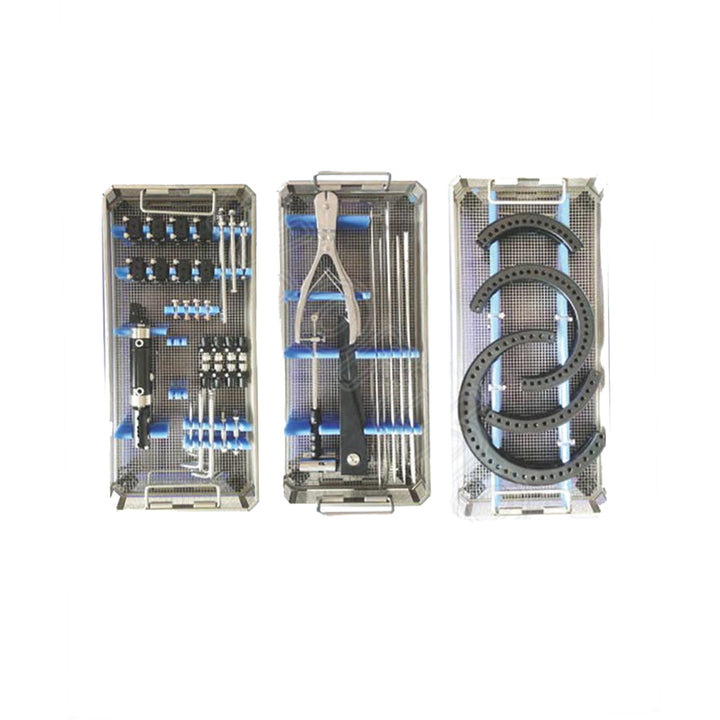

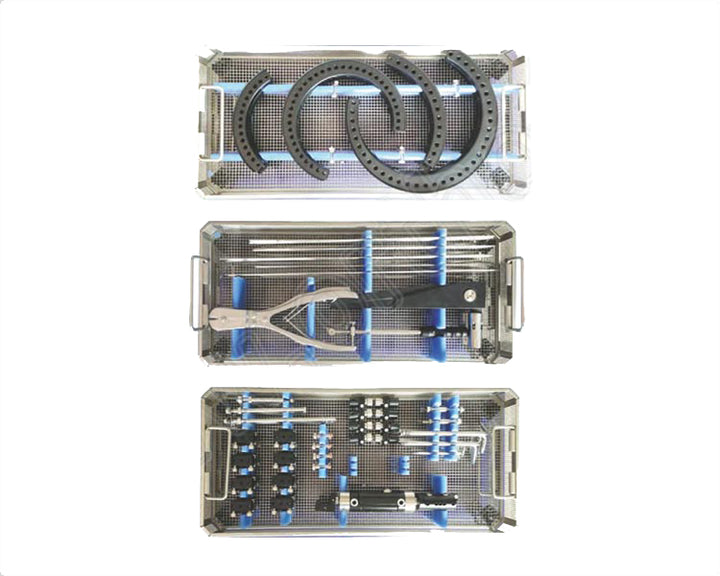

A Caixa de Esterilização do Sistema de Fixação Híbrida da Peak Surgicals é um sistema completo de fixação externa circular e linear híbrida, tipo Ilizarov, fornecido num contentor de esterilização multi-bandeja, concebido para a construção de fixadores externos híbridos que combinam elementos de fixação circular tipo anel com componentes de fixação unilateral linear para fraturas tibiais, femorais e periarticulares, transporte ósseo, alongamento de membros, correção de deformidades angulares e gestão de pseudoartroses infetadas. O conjunto inclui dois tamanhos de anéis circulares (Ø220mm e Ø175mm) em configurações de arco de 2/3 e 1/3, barras roscadas em quatro comprimentos (80–200mm), um Tensor de Fios, Oito Pinos de Fixação de Fios em X de Dois Furos, Oito Unidades Deslizantes de Pinça de Fios de Três Furos, Oito Parafusos de Bloqueio de Anel, Seis Unidades de Redução, Guias de Parafusos e Guias de Broca Ø4.8mm, e um Kit de Montagem Curto de Fixador Híbrido — contendo uma Braçadeira Reta D.A.F., um Corpo Central Curto D.A.F., uma Unidade de Compressão-Distração Curta, e uma Articulação Esférica de Acoplamento Híbrido — tudo armazenado em três tabuleiros de instrumentos dedicados dentro de uma caixa de esterilização. É utilizado por cirurgiões ortopédicos e de trauma que realizam gestão complexa de fraturas, transporte ósseo progressivo para perda óssea segmentar, correção de deformidades tipo Ilizarov e Taylor Spatial Frame, e alongamento de membros em pacientes adultos e pediátricos.

Fixação Externa Híbrida Circular-Linear: Arquitetura do Sistema e Racional Clínico

Um fixador externo híbrido combina a conformidade anatómica da fixação de anel circular — na qual fios finos tensionados que passam através do osso em múltiplos planos são fixados a um anel completo ou parcial que envolve o membro — com a simplicidade e rigidez da fixação de meio pino uniplanar linear para o segmento ósseo diafisário. Esta arquitetura híbrida é particularmente adequada para fraturas periarticulares do platô tibial (tíbia proximal) e tíbia distal, onde o fragmento metafisário curto adjacente à articulação é demasiado pequeno e demasiado próximo da superfície articular para inserção de meio pino, mas pode ser capturado por fios de azeitona finos tensionados colocados sob orientação fluoroscópica através do osso metafisário e epifisário e fixados ao anel. O segmento diafisário é então fixado com meios pinos padrão no corpo da tíbia, conectados a uma coluna linear. Os componentes do anel e lineares são conectados pelas barras roscadas e pela Articulação Esférica de Acoplamento Híbrido do Kit de Montagem Curto, que permite o ajuste angular entre o anel e a estrutura linear para acomodar os requisitos de alinhamento do joelho ou tornozelo de cada paciente. Os anéis de Ø220mm servem circunferências de membros adultos padrão; os anéis de Ø175mm são usados para adultos mais pequenos, adolescentes e pacientes pediátricos onde o anel maior criaria volume excessivo e afastamento da superfície óssea.

Arquitetura do Anel: Anéis de Arco de 2/3 e 1/3 em Dois Diâmetros

O inventário de anéis cobre as duas configurações de arco utilizadas na fixação híbrida e circular. O Anel de 2/3 (PS-441.003, Ø220mm ×2; PS-441.007, Ø175mm ×2) abrange dois terços do círculo completo e fornece o elemento estrutural primário do anel — os pontos de fixação dos fios, os orifícios dos parafusos de bloqueio do anel e os orifícios de conexão das barras roscadas da estrutura. A configuração de 2/3 deixa uma abertura de um terço no arco do anel que reduz o contacto com os tecidos moles e a pele na superfície tibial anterior, onde a necrose da pele por pressão do anel é mais comum, e simplifica a inserção do fio, proporcionando acesso anterior ao membro durante a aplicação de fios tensionados. O Anel de 1/3 (PS-441.005, Ø220mm ×2; PS-441.009, Ø175mm ×2) é um arco suplementar que completa o círculo quando são necessárias posições adicionais de fixação de fios na circunferência anterior, ou conecta-se ao anel de 2/3 usando parafusos de bloqueio do anel para formar um anel completo para máxima rigidez da construção em cenários de fixação de alta demanda. A combinação de anéis selecionada para cada nível depende do número de fios tensionados necessários, do envelope de tecidos moles e das exigências mecânicas da estrutura nesse nível.

Sistema de Fios Tensionados: Pinos de Fixação de Fios em X, Deslizadores de Pinça de Fios, Tensor de Fios

O sistema de fixação de fios tensionados transfere a força de fixação óssea dos fios finos tipo Kirschner através do anel para o fixador. Os Pinos de Fixação de Fios em X de Dois Furos (PS-441.039, ×8) fornecem o mecanismo de fixação de fios cruzados em cada posição do fio no anel — dois fios podem ser fixados em cada posição do pino, criando a configuração de fios cruzados que confere ao sistema Ilizarov a sua característica fixação óssea multiplanar e resistência à carga axial. As Unidades Deslizantes de Pinça de Fios de Três Furos (PS-441.045, ×8) deslizam ao longo do arco do anel e prendem o fio ao anel em qualquer posição à volta da circunferência, permitindo que o ângulo de inserção do fio seja otimizado para cada nível sem estar limitado a posições de orifícios fixas. O Tensor de Fios (PS-441.035) aplica a tensão calibrada — tipicamente 90–130 kg para fios tensionados de diâmetro padrão — a cada fio depois de ter sido passado através do osso e fixado em ambas as extremidades ao anel. A tensão correta do fio é crítica para o desempenho mecânico da construção Ilizarov: fios sub-tensionados permitem a deflexão axial do fio sob carga, reduzindo a rigidez do fixador; fios super-tensionados correm o risco de quebra do fio ou corte cortical na interface osso-fio.

Kit de Montagem Curto de Fixador Híbrido: Braçadeira D.A.F., Corpo Central, Unidade de Compressão-Distração, Articulação Esférica

O Kit de Montagem Curto do Fixador Híbrido (PS-441.041) fornece os componentes de ligação que unem o elemento de fixação do anel ao elemento de fixação linear de meio pino na construção híbrida. A Braçadeira Reta D.A.F. fixa o conjunto a uma haste ou barra de fixação externa padrão do componente linear do fixador. O Corpo Central Curto D.A.F. fornece a ligação estrutural entre a braçadeira e a Articulação Esférica de Acoplamento Híbrido. A Articulação Esférica de Acoplamento Híbrido é o elemento crítico do sistema híbrido — permite o ajuste angular entre o elemento do anel e o elemento linear em todos os planos, acomodando o ângulo entre o plano do anel metafisário e o eixo do fixador linear diafisário que varia com o alinhamento do membro e a configuração da fratura de cada paciente. Uma vez confirmado fluoroscopicamente o alinhamento final com a articulação esférica ajustada ao ângulo correto, a articulação esférica é bloqueada para manter esse alinhamento. A Unidade de Compressão-Distração Curta fornece a capacidade de transferência de carga axial entre os elementos do anel e lineares, permitindo ao cirurgião aplicar compressão ou distração controlada entre o nível do anel periarticular e o nível do fixador linear diafisário para redução de fraturas ou transporte ósseo.

Componentes do Conjunto do Fixador: Unidades de Redução, Barras Roscadas, Guias de Parafusos e Guias de Brocas

As seis Unidades de Redução (PS-441.015 ×3 + PS-441.043 ×3) fornecem a capacidade de redução articulada ou deslizante que permite ao cirurgião ajustar a posição de um elemento do fixador em relação a outro após a construção inicial do fixador — conseguindo a redução da fratura através do fixador sem re-pinar. Os quatro comprimentos de barra roscada — 80mm (PS-441.027), 120mm (PS-441.029), 160mm (PS-441.031) e 200mm (PS-441.033) — conectam anéis adjacentes ou o anel ao fixador linear à distância inter-anelar apropriada para cada paciente. Os Parafusos 60mm (PS-441.025, ×3) conectam elementos do fixador em posições fixas. As Guias de Parafusos 100mm e 80mm (PS-441.017/019) e as Guias de Broca Ø4.8mm (PS-441.021/023) garantem que os meios pinos de 4.8mm para o componente linear do fixador híbrido são perfurados e inseridos na trajetória correta em relação ao eixo do fixador, minimizando a angulação da interface pino-osso que reduziria a fixação do pino e aceleraria o afrouxamento do trajeto do pino. Os Parafusos de Bloqueio do Anel (PS-441.037, ×8) fixam as conexões do anel e previnem a rotação anel-anel sob carga cíclica.

Marcação CE, ISO 13485 e Certificação FDA para Aquisição de Fixação Externa Circular e Híbrida

A Caixa de Esterilização do Sistema de Fixação Híbrida é fabricada de acordo com as normas de qualidade CE Mark, ISO 13485 e FDA. A certificação ISO 13485 confirma que a Peak Surgicals opera um sistema de gestão de qualidade documentado que abrange o controlo de projeto, a rastreabilidade de materiais e a consistência da produção para implantes ortopédicos e instrumentos cirúrgicos. A Marcação CE confirma a conformidade com as regulamentações europeias de dispositivos médicos, e a conformidade FDA apoia a aquisição para hospitais, centros de trauma e departamentos ortopédicos sediados nos EUA que exigem documentação regulamentar verificada para compras de sistemas de fixação externa circular e híbrida.

Especificações do Produto

SKU	— (verificar no administrador Shopify)
Nome do Produto	Caixa de Esterilização do Sistema de Fixação Híbrida
Preço	$1,648.90 USD
Tipo de Sistema	Sistema de Fixação Externa Híbrida Circular + Linear tipo Ilizarov
Categoria de Instrumento	Ortopédico — Fixação Externa Circular/Anel Híbrido
Procedimentos	Fraturas periarticulares (platô tibial, tíbia distal), transporte ósseo, alongamento de membros, correção de deformidades, pseudoartrose infetada
Anéis Ø220mm	Anel de 2/3 ×2 (PS-441.003) + Anel de 1/3 ×2 (PS-441.005)
Anéis Ø175mm	Anel de 2/3 ×2 (PS-441.007) + Anel de 1/3 ×2 (PS-441.009)
Barras Roscadas	80mm (PS-441.027), 120mm (PS-441.029), 160mm (PS-441.031), 200mm (PS-441.033)
Componentes do Fio	Pinos de Fixação de Fios em X de Dois Furos ×8 (PS-441.039), Unidades Deslizantes de Pinça de Fios de Três Furos ×8 (PS-441.045), Tensor de Fios ×1 (PS-441.035)
Parafusos de Bloqueio do Anel	×8 (PS-441.037)
Unidades de Redução	×3 (PS-441.015) + ×3 (PS-441.043) = 6 no total
Kit de Montagem Curto Híbrido	Braçadeira Reta D.A.F. + Corpo Central Curto D.A.F. + Unidade de Compressão-Distração Curta + Articulação Esférica de Acoplamento Híbrido (PS-441.041)
Braçadeiras	PS-441.011 + PS-441.013
Guias de Parafusos	100mm (PS-441.017) + 80mm (PS-441.019)
Guias de Brocas	Ø4.8mm ×2 (PS-441.021 + PS-441.023)
Parafusos	60mm ×3 (PS-441.025)
Contentor	Caixa de Esterilização de 3 bandejas (PS-441.001 ×3 bandejas)
Certificações	CE Mark, ISO 13485, FDA
Garantia	1 Ano
MOQ	1 Conjunto
OEM / Encomendas Personalizadas	Disponível
Serviço Pós-Venda	Devolução e Substituição

Perguntas Frequentes

O que é um fixador externo híbrido e como difere de um fixador externo linear padrão?
Um fixador externo híbrido combina duas tecnologias de fixação distintas numa única construção. O fragmento metafisário ou periarticular perto da articulação é fixado usando fios finos tipo Kirschner tensionados, presos a um anel circular — o método Ilizarov — que permite a fixação estável de fragmentos periarticulares curtos demasiado próximos da articulação para inserção de meio pino. O segmento diafisário é fixado usando meios pinos padrão de 4–5mm conectados a uma haste ou barra linear — o método de fixação externa convencional — que é mais forte e mais rápido de aplicar na diáfise onde há osso suficiente disponível. A Articulação Esférica de Acoplamento Híbrido neste conjunto conecta o elemento do anel ao elemento linear em qualquer ângulo necessário, acomodando a transição do plano do anel periarticular para o eixo do fixador diafisário. Um fixador externo linear padrão (como o Conjunto de Fixador Externo ou Conjunto III da Peak Surgicals) usa apenas meios pinos e hastes sem fios tensionados ou anéis, e é adequado para fraturas médias da diáfise onde a complexidade de fixação periarticular de um sistema híbrido não é necessária.

Para que fraturas e procedimentos é utilizado este sistema híbrido?
As principais indicações para o sistema de fixação híbrida são fraturas periarticulares onde o fragmento metafisário é demasiado curto ou demasiado próximo da articulação para a fixação padrão com meio pino: fraturas do platô tibial (Schatzker tipos IV-VI) onde o anel tibial proximal captura o fragmento condilar enquanto a diáfise tibial é fixada pelo componente linear; fraturas tibiais distais e de pilão onde o anel distal abrange a zona do tornozelo e a diáfise tibial é fixada pelo fixador linear; e fraturas femorais periarticulares complexas no joelho. Além da fixação aguda de fraturas, o sistema híbrido tipo Ilizarov é o fixador primário para transporte ósseo e osteogénese por distração em defeitos ósseos segmentares decorrentes de trauma ou infeção, alongamento progressivo de membros utilizando o método Ilizarov, e correção de deformidades angulares que requerem ajuste gradual do local da osteotomia através de ajustes sequenciais de barras roscadas e unidades de redução ao longo de semanas ou meses de tratamento.

Para que serve o Tensor de Fios e qual a tensão alvo dos fios?
O Tensor de Fios (PS-441.035) é utilizado para aplicar tensão axial calibrada a cada fio fino tipo Kirschner depois de ter sido passado através do osso e fixado ao anel em ambas as extremidades. No sistema Ilizarov, a rigidez estrutural da construção anel-fio depende criticamente da tensão do fio — um fio não tensionado fixado a um anel oferece muito pouca resistência ao deslocamento ósseo sob carga. Quando tensionado para a gama alvo (tipicamente 90–130 kg para um fio padrão de 1.8mm, dependendo do diâmetro do fio e do tamanho do osso), o fio torna-se um elemento de corda esticada que resiste à deflexão sob cargas axiais e de flexão, proporcionando uma rigidez de construção comparável ou superior à da fixação com placa rígida em algumas direções de carga. O tensor de fios agarra a extremidade livre do fio e aplica a tensão especificada usando um mecanismo de tensionamento calibrado antes que a extremidade do fio seja fixada na braçadeira e cortada.

Qual a diferença entre os anéis de Ø220mm e Ø175mm e como é selecionado o diâmetro?
O diâmetro do anel é selecionado com base na circunferência do segmento do membro ao qual o anel é aplicado, com uma folga alvo de aproximadamente 2–3cm entre a superfície interna do anel e a superfície da pele do membro no seu diâmetro máximo de inchaço — tipicamente medido no pós-operatório no primeiro dia, quando o inchaço dos tecidos moles é máximo. Um anel demasiado pequeno apoia-se nos tecidos moles quando o inchaço aumenta, causando necrose por pressão; um anel demasiado grande aumenta o braço de momento mecânico entre o anel e o osso, reduzindo a rigidez da construção e aumentando as forças nos fios. Os anéis de Ø220mm são dimensionados para tíbias e fémures adultos padrão com invólucros de tecidos moles típicos; os anéis de Ø175mm são utilizados para adultos mais pequenos, adolescentes e pacientes pediátricos. Na prática, o cirurgião mede a circunferência máxima do membro em tomografia computadorizada pré-operatória ou medição clínica e seleciona o diâmetro do anel que proporciona a folga de 2–3cm no inchaço máximo esperado.

Que certificações possui este conjunto?
A Caixa de Esterilização do Sistema de Fixação Híbrida é fabricada de acordo com as normas de qualidade CE Mark, ISO 13485 e FDA. A certificação ISO 13485 confirma que a Peak Surgicals opera um sistema de gestão de qualidade documentado que abrange o controlo de projeto, a rastreabilidade de materiais e a consistência de fabrico para implantes e instrumentos ortopédicos. A Marcação CE confirma a conformidade com os regulamentos europeus de dispositivos médicos, e a conformidade FDA apoia a aquisição para hospitais, centros de trauma e departamentos ortopédicos dos EUA que exigem documentação regulamentar verificada para a compra de sistemas de fixação externa circular e híbrida.

Podem ser encomendados componentes individuais como substitutos?
Componentes individuais — anéis por diâmetro e configuração de arco (série PS-441), barras roscadas por comprimento, deslizadores de pinça de fio, pinos de fixação de fio em X, parafusos de bloqueio de anel, unidades de redução e o Kit de Montagem Curto — estão disponíveis na Peak Surgicals como itens de substituição. A fabricação OEM e configurações de sistema personalizadas estão disponíveis para departamentos de aquisição hospitalar e distribuidores ortopédicos. Contacte a Peak Surgicals diretamente para preços de componentes de substituição, especificações OEM ou acordos de aquisição institucional.
