Hoffmann externe fixatie set voor kleine fragmenten – 79-delig extern fixatiesysteem van koolstofvezel

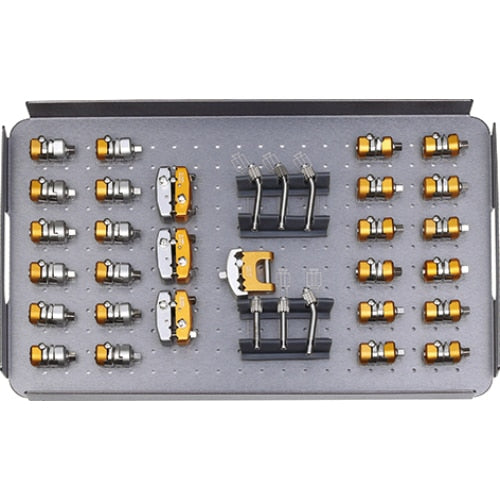

De Hoffmann External Fixation Small Fragment Set van Peak Surgicals is een 79-delig extern fixatiesysteem met roestvrijstalen componenten en koolstofvezel verbindingsstaven, ontworpen voor de constructie van unilaterale en bilaterale externe fixatieframes voor kleine fragmentfracturen van de hand, pols, onderarm, enkel, voet en andere kleine botten die externe fixatie vereisen. De set omvat 20 Apex zelfborende pinnen in vijf diameter- en lengtecombinaties (3mm en 4mm, 80–120mm), 14 koolstofvezel verbindingsstaven in vier lengtes (120–200mm), 12 staaf-staaf koppelingen en 12 staaf-pen koppelingen voor de 5mm staafarchitectuur, penklemmen waaronder drie 4-gats en één enkele, rechte en 30 graden schuine pennen, en alle montagesleutels, penkoppen, boorhulzen, boorstandaard en stelwiel, geleverd in een aluminium koffer. Het wordt gebruikt door orthopedische chirurgen, handchirurgen en traumachirurgen in operatiekamers en spoedeisende hulpposten voor externe fixatie bij open fracturen met kleine fragmenten, periarticulaire fracturen, polsfracturen die ligamentotaxis vereisen, geïnfecteerde fracturen, non-unions en correctie van beenlengteverschillen in de hand en distale extremiteiten.

Principes van Hoffmann externe fixatie: Frameconstructie en indicaties voor kleine fragmenten

Het Hoffmann externe fixatiesysteem is een modulair unilateraal of bilateraal extern fixatiesysteem waarbij halfpennen in de botsegmenten boven en onder de fractuurzone worden ingebracht en verbonden via een reeks staaf-pen koppelingen, staven en staaf-staaf koppelingen die tot een stabiel frame buiten de weke delen worden geassembleerd. Het frame handhaaft de fractuuruitlijning en stabiliteit zonder interne implantaten die door de fractuurplaats gaan, waardoor het bijzonder geschikt is voor open fracturen met weke delen contaminatie, fracturen met ernstig weke delen letsel waarbij interne implantaatinbrenging de genezing zou beïnvloeden, geïnfecteerde fracturen die toegang tot de wond vereisen, en periarticulaire fracturen die distractie over een gewricht vereisen. De configuratie voor kleine fragmenten van deze set – met 3mm en 4mm pendiameters afgestemd op het dunnere corticale bot van de radius, ulna, metacarpalia, metatarsalia, fibula en tibia – maakt het het geschikte systeem voor fracturen in de distale extremiteiten en hand. De koolstofvezel verbindingsstaven zijn radiolucent, waardoor röntgenologisch en fluoroscopisch onderzoek van de fractuuruitlijning door het frame mogelijk is zonder metaalstaafartefact.

Apex zelfborende pinnen: Vijf configuraties van 3×80 mm tot 4×120 mm

De 20 Apex zelfborende pinnen in de set bestrijken het volledige bereik van pendiameters en inbrengdieptes die nodig zijn voor externe fixatie van kleine fragmenten. De 3mm diameter pinnen (3×80mm en 3×100mm, elk 4) zijn gedimensioneerd voor de corticale afmetingen van de kleine botten van de hand – metacarpalia, vingerkootjes – en de distale radius bij patiënten waar smalle cortices de 4mm pendiameter beperken. De 4mm diameter pinnen (4×80mm, 4×100mm, 4×120mm, elk 4) zijn geschikt voor de radius, ulna, fibula, metatarsalia, calcaneus en tibia in de distale extremiteit, waar de grotere pendiameter zorgt voor een grotere corticale aanhechting en uittrekweerstand voor de krachten die via het externe fixatorframe worden overgebracht. Zelfborende Apex pinnen vereisen geen apart voorgeboord proefgat – de snijpunt grijpt de cortex en boort door het bot met gecontroleerde rotatiekracht van de T-vormige pensleutel of Apex Penhouder – waardoor de operatietijd wordt geminimaliseerd en het risico op thermische necrose aan het pin-bot-interface wordt verminderd in vergelijking met zelftappende pinnen die in voorgeboorde gaten worden ingebracht. De boorhulzen van 3mm en 4mm beschermen zacht weefsel tijdens het inbrengen van de pin wanneer de boorkop met een boormachine wordt gebruikt in plaats van handmatig inbrengen.

Verbindingsstaven en koppelingssysteem: 5mm koolstofvezel staven in vier lengtes

De 14 koolstofvezel verbindingsstaven vormen de longitudinale structurele elementen van het externe fixatorframe. De staaf lengtes — 120 mm (×4), 150 mm (×4), 180 mm (×2), en 200 mm (×4) — bestrijken het bereik van pin-tot-pin afstanden die worden aangetroffen bij externe fixatie van kleine fragmenten, van enkelvoudige vinger- of metacarpale fixatie (die kortere staven vereist) tot pols-overspannende of onderarmfixatie (die 150–200 mm staven vereist). Koolstofvezel biedt een stijfheid- en sterkteprofiel dat geschikt is voor fixatie van kleine fragmenten, terwijl het radiolucent blijft voor postoperatieve radiografische beoordeling van de pinpositie en fractuuruitlijning. De 12 staaf-pin koppelingen verbinden de 5 mm staaf met elke 3 mm of 4 mm pin met behulp van een schuifklem die op elke positie langs zowel de staaf als de pin vergrendelt, waardoor driedimensionale aanpassing van de pinpositie ten opzichte van de staaf mogelijk is zonder de pin in het bot te verplaatsen. De 12 staaf-staaf koppelingen verbinden twee 5 mm staven met elkaar, waardoor dubbele-staaf- of dwarsbalkframeconfiguraties mogelijk zijn die de stijfheid van de constructie verhogen of bilaterale fixatie mogelijk maken wanneer nodig. Het elleboogstuk (5 mm) zorgt voor een hoekige verbinding tussen twee staafsegmenten wanneer een rechte staaf de vereiste framegeometrie niet kan handhaven.

Frame montage instrumenten: Klemmen, pennen, sleutels en boorstandaard met boog

De 4-gats pin klemmen (×3) maken het mogelijk om vier pinnen op één staafpositie aan te sluiten, waardoor geclusterde pinconfiguraties mogelijk zijn voor verbeterde fixatie in zacht spongieus bot. De enkele pin klem zorgt voor een enkele pin-aan-staaf bevestiging op elke framepositie. De rechte pennen (×2) en de 30 graden gekantelde pennen (×4) verlengen de staafconstructie weg van het huidoppervlak om gezwollen weke delen te accommoderen bij acute verwondingen en om de vereiste frame-offset boven de wond te handhaven. De T-vormige klem sleutel 5# spant de staaf-staaf en staaf-pin koppelingsmechanismen aan tot het vereiste vergrendelingskoppel. De reductiesleutel past een gecontroleerde reductiekracht toe op het frame vóór het vergrendelen van de koppeling, waardoor fractuurreductie via de externe fixator na het inbrengen van de pin mogelijk is. De Apex penkoppen van 3 mm en 4 mm grijpen de Apex pin hex-aandrijving voor handmatige of krachtondersteunde pininsertie. De T-vormige pin sleutels van 3 mm en 4 mm leveren het handmatige inbrengkoppel voor pinplaatsing zonder boormachine. De boorstandaard met boog biedt een geleide hoekmal voor pininsertie onder gedefinieerde hoeken ten opzichte van de bot-as wanneer consistente bilaterale of convergente pinconfiguraties vereist zijn. Het stelwiel zorgt voor fijne rotatie-aanpassing van de koppelingsposities tijdens de frame-assemblage.

CE-markering, ISO 13485 en FDA-certificering voor aanschaf van externe fixatie

De Hoffmann External Fixation Small Fragment Set wordt vervaardigd volgens de kwaliteitsnormen van CE-markering, ISO 13485 en FDA. ISO 13485-certificering bevestigt dat Peak Surgicals een gedocumenteerd kwaliteitsmanagementsysteem hanteert dat ontwerpcontrole, traceerbaarheid van materialen en consistentie van de productie voor orthopedische implantaten en chirurgische instrumenten omvat. De CE-markering bevestigt de conformiteit met de Europese regelgeving voor medische hulpmiddelen, en de FDA-naleving ondersteunt de aanschaf voor ziekenhuizen, traumacentra en orthopedische afdelingen in de VS die geverifieerde regelgevende documentatie nodig hebben voor de aankoop van externe fixatiesystemen.

Productspecificaties

Veelgestelde vragen

Voor welke fracturen en klinische scenario's wordt de Hoffmann externe fixatieset voor kleine fragmenten gebruikt?
De Hoffmann External Fixation Small Fragment Set wordt gebruikt voor fracturen en klinische scenario's waarbij externe fixatie van de kleine botten van de hand, pols en distale extremiteit geïndiceerd is. Primaire indicaties omvatten open fracturen van de radius en ulna met gecontamineerde wonden waarbij interne fixatie onveilig zou zijn; periarticulaire distale radiusfracturen die distractie over het radiocarpale gewricht (ligamentotaxis) vereisen om de articulaire reductie te handhaven; metacarpale en falanxfracturen met ernstig weke delen letsel; geïnfecteerde non-unions die stabiliteit vereisen zonder intern implantaat in de geïnfecteerde zone; en geselecteerde gevallen van pols- of vingergewrichtsartrodese waarbij externe fixatie de vereiste immobilisatie biedt. De penmaten van 3 mm en 4 mm in deze set komen overeen met de corticale afmetingen van de metacarpalia, falangen, radius, ulna en fibula – waardoor deze set voor kleine fragmenten zich onderscheidt van grotere externe fixatiesystemen die 5-6 mm pinnen gebruiken voor het femur en de tibia.

Wat is het voordeel van koolstofvezel verbindingsstaven ten opzichte van roestvrijstalen staven bij externe fixatie?
Koolstofvezel verbindingsstaven zijn radiolucent – ze verschijnen niet op gewone röntgenfoto's of fluoroscopiebeelden – terwijl roestvrijstalen staven een dicht metalen artefact produceren dat de fractuurplaats, pin-bot-interfaces en callusvorming onder de staaf op postoperatieve beelden kan verbergen. Het gebruik van koolstofvezel staven in het Hoffmann-frame stelt de chirurg en radioloog in staat om de pinpositie, fractuuruitlijning en genezingsvoortgang te beoordelen op alle postoperatieve röntgenfoto's door het frame heen zonder de externe fixator te verwijderen of te verplaatsen. Dit is vooral belangrijk bij externe fixatie van kleine fragmenten van de pols en hand, waar de fractuuranatomie klein is, de pin-tot-staaf-afstand boven het botoppervlak beperkt is, en postoperatieve radiografische controle van fractuurreductie en genezing essentieel is gedurende de fixatieperiode.

Wat is het verschil tussen 3mm en 4mm Apex pinnen en wanneer wordt elk gebruikt?
De 3mm Apex zelfborende pinnen zijn ontworpen voor de dunnere cortex van de kleine botten van de hand – metacarpalia, proximale en middelste vingerkootjes – en de smalle radius en ulna bij kleinere patiënten, waarbij de 4mm pendiameter een te groot deel van het mergkanaal zou innemen en het risico op corticale splijting zou vergroten. De 4mm Apex pinnen worden gebruikt in de radius, ulna, fibula, metatarsalia en calcaneus in de standaard volwassen anatomie, waar de grotere pendiameter zorgt voor een betere bicorticale aanhechting en uittrekweerstand. Zowel de 3mm als de 4mm pinnen in de set zijn zelfborend – de snijpunt is ontworpen om de cortex te penetreren zonder een apart proefgat – maar de boorhulsjes (3mm en 4mm) moeten worden gebruikt om het zachte weefsel te beschermen tijdens het inbrengen van de pin, ongeacht de inbrengtechniek.

Hoe worden de staaf-pin en staaf-staaf koppelingen intraoperatief aangepast?
De staaf-pin koppelingen (×12) zijn schuifklemmen die op de staaf worden geplaatst voordat deze wordt verbonden met de pin, waardoor de positie van de koppeling langs de staaf kan worden aangepast nadat de pinnen in het bot zitten – de koppeling schuift naar de juiste staafpositie om uit te lijnen met de pin zonder dat de pinnen in het bot opnieuw hoeven te worden gepositioneerd. De koppeling wordt vervolgens vastgezet met de T-vormige klem sleutel 5#. De staaf-staaf koppelingen (×12) maken eveneens mogelijk dat twee staven onder elke relatieve hoek en op elke positie langs elke staaf kunnen worden verbonden voordat ze worden vergrendeld. Deze modulaire koppelingsarchitectuur stelt de chirurg in staat om het frame samen te stellen nadat alle pinnen zijn ingebracht, waarbij de staafpositie en framegeometrie worden aangepast aan de fractuuranatomie en weke delen configuratie, in plaats van een vooraf gedefinieerde framegeometrie te vereisen vóór pininsertie.

Welke certificeringen heeft deze set?
De Hoffmann External Fixation Small Fragment Set wordt vervaardigd volgens de kwaliteitsnormen van CE-markering, ISO 13485 en FDA. ISO 13485-certificering bevestigt dat Peak Surgicals een gedocumenteerd kwaliteitsmanagementsysteem hanteert dat ontwerpcontrole, traceerbaarheid van materialen en consistentie van de productie voor orthopedische implantaten en instrumenten omvat. De CE-markering bevestigt de conformiteit met de Europese regelgeving voor medische hulpmiddelen, en de FDA-naleving ondersteunt de aanschaf voor ziekenhuizen, traumacentra en orthopedische afdelingen in de VS die geverifieerde regelgevende documentatie nodig hebben voor de aankoop van externe fixatiesystemen.

Kunnen individuele componenten als vervanging besteld worden?
Individuele componenten – Apex-pinnen per maat (3×80, 3×100, 4×80, 4×100, 4×120mm), koolstofvezel verbindingsstaven per lengte, staaf-pin koppelingen, staaf-staaf koppelingen en pinklemmen – zijn verkrijgbaar bij Peak Surgicals als vervangingsartikelen. OEM-productie en aangepaste setconfiguraties zijn beschikbaar voor inkoopafdelingen van ziekenhuizen en orthopedische distributeurs die gewijzigde pinmaatbereiken, uitgebreide staaf lengte-opties of aangepaste verpakkingsformaten nodig hebben. Neem rechtstreeks contact op met Peak Surgicals voor prijzen van vervangende componenten, OEM-specificaties of institutionele inkoopafspraken.
