マックアンドミラー喉頭鏡セット - マッキントッシュおよびミラー10枚刃LED直達喉頭鏡セット

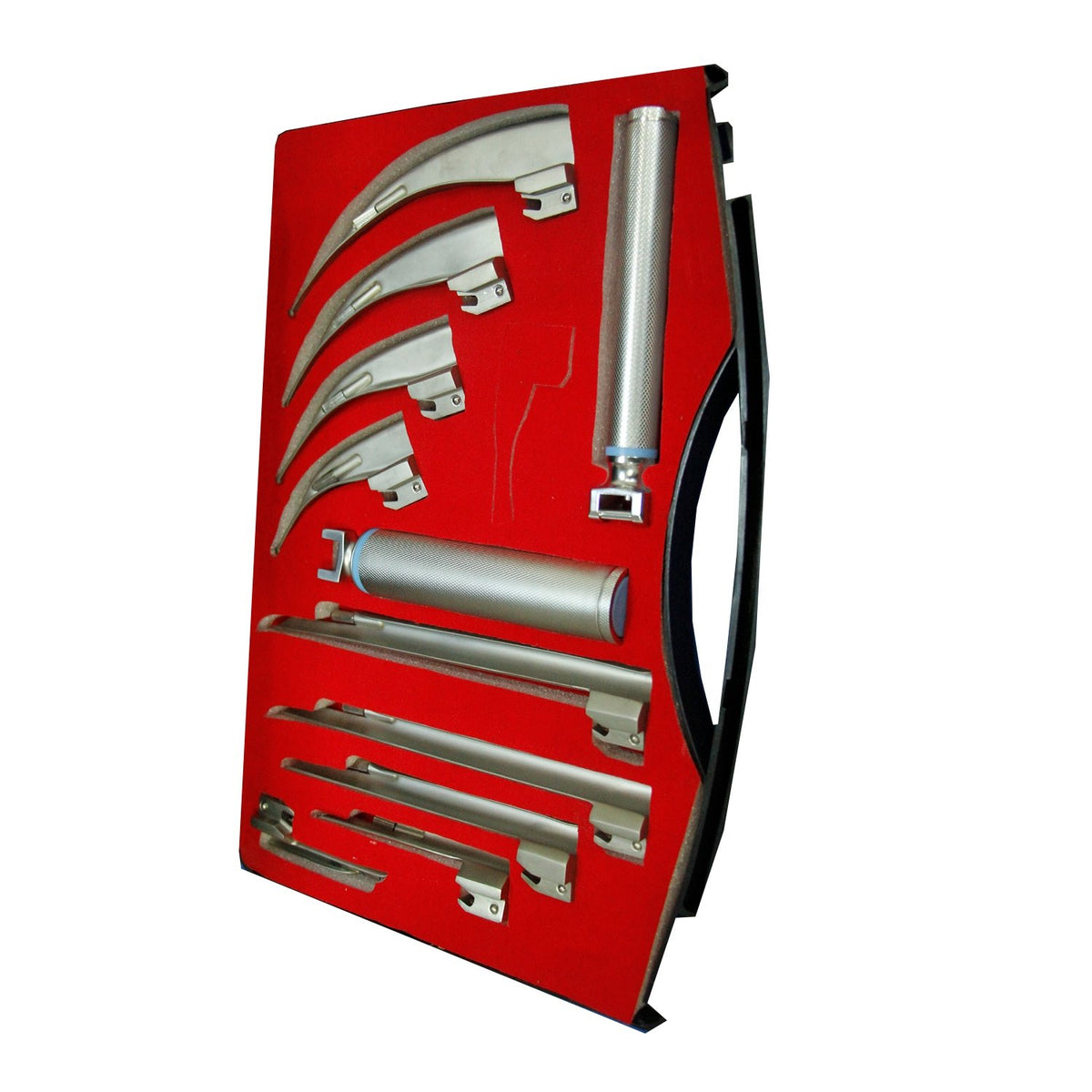

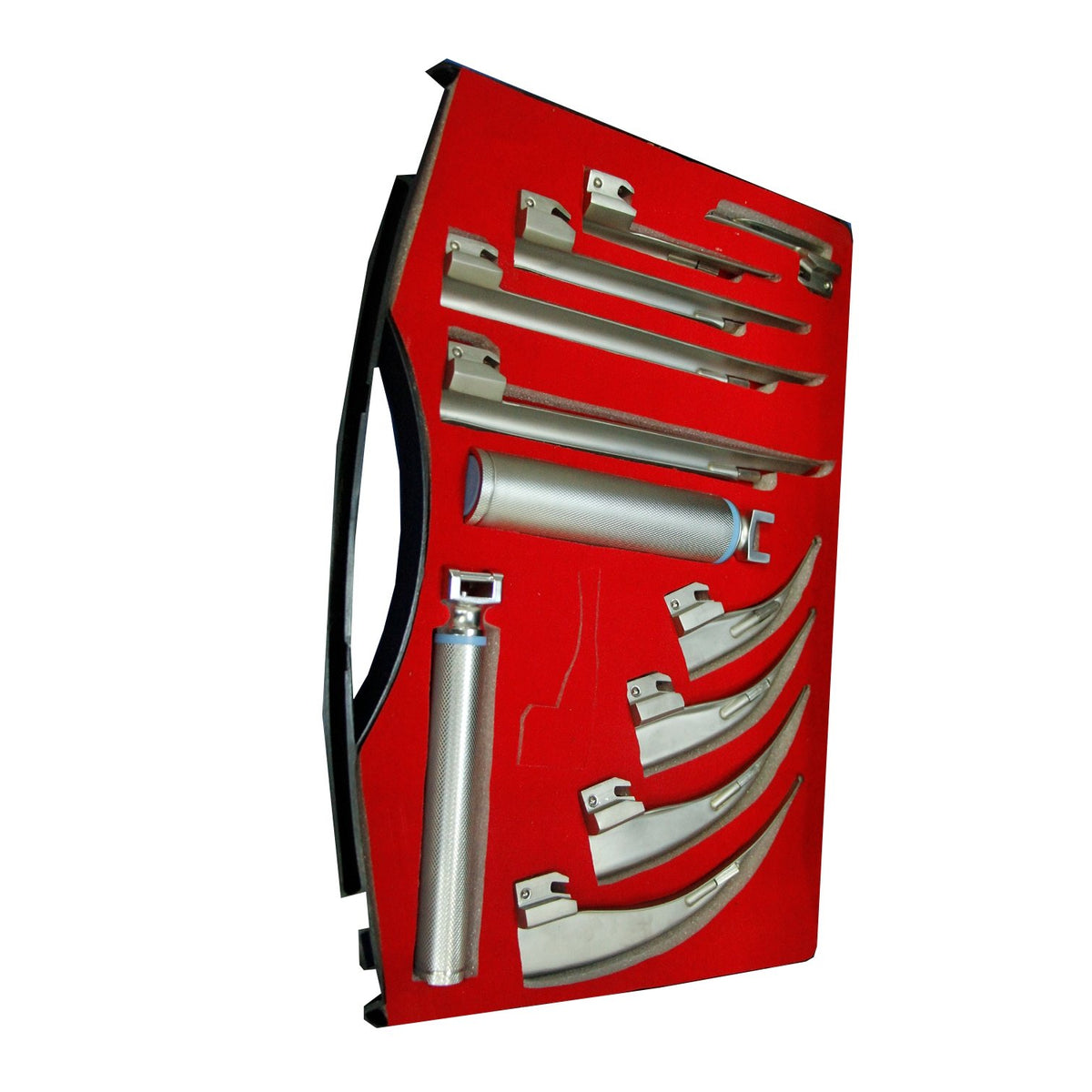

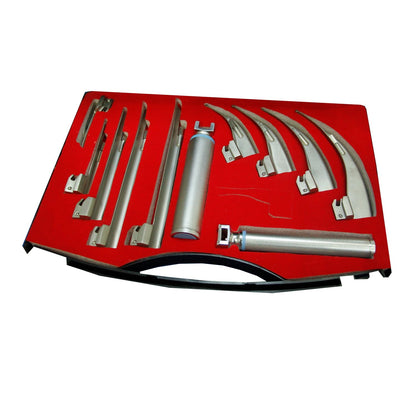

Peak SurgicalsのMacおよびMiller喉頭鏡セット（SKU：PS-OT-0981）は、マッキントッシュ湾曲ブレードシリーズ全種（サイズ1、2、3、4）とミラー直進ブレードシリーズ全種（サイズ00、0、1、2、3、4 — セット構成ごとのブレード数は確認済み）を共有のLED照明付き喉頭鏡ハンドルに組み合わせた10枚組直達喉頭鏡セットで、ステンレススチールと光ファイバーの2種類の構成があります。マッキントッシュブレードは湾曲しており、喉頭蓋谷（舌の付け根と喉頭蓋の間の空間）にブレード先端を配置することで間接的に喉頭蓋を持ち上げるように設計されています。一方、ミラーブレードは直進しており、ブレード先端を喉頭蓋の後ろに通過させて直接持ち上げることで喉頭蓋を挙上するように設計されています。この2種類のブレードシリーズを組み合わせることで、ミラー00および0を必要とする新生児や乳児から、ミラー1およびマッキントッシュ2を必要とする小児患者、標準的な成人挿管にマッキントッシュ3、困難気道管理にマッキントッシュ4またはミラー3/4を必要とする患者まで、あらゆる患者サイズに対応します。このセットは、麻酔科医、救急医、集中治療医、耳鼻咽喉科医、救急隊員が、全身麻酔導入、緊急気道管理、迅速導入挿管、気道救助のために、手術室、救急科、集中治療室、病院前救護現場で経口気管挿管を行う際に使用されます。

マッキントッシュ湾曲ブレード設計：喉頭蓋谷への配置と間接的な喉頭蓋挙上

1943年にロバート・マッキントッシュ卿によって設計されたマッキントッシュ喉頭鏡ブレードは、特徴的な断面フランジを持つ湾曲ブレードで、舌を左に偏位させ、声門への視覚的な通路を作り出します。臨床では、マッキントッシュブレードは舌の右側を進められ、舌を左へフランジに掃き込むようにして、先端が喉頭蓋谷（舌の付け根と喉頭蓋の間の喉頭蓋前方の空間）に配置されます。喉頭鏡ハンドルの軸に沿って（水平から45度で、上歯を支点にするのではなく）上方に牽引することで、舌骨喉頭蓋靭帯が緊張し、喉頭蓋が前方に引っ張られ、ブレード先端が喉頭蓋に直接接触することなく声門が露出されます。この間接的な喉頭蓋挙上法は、マッキントッシュブレードが日常的な成人経口気管挿管に好まれる理由です。これにより、口から声門への広い視覚的な通路が確保され、ブレードがチューブの通過を妨げることなく、右側の口腔内に気管内チューブを直視下で通過させるためのスペースが確保されます。マッキントッシュの4つのサイズ — 1（小児用）、2（小児および小柄な成人用）、3（標準的な成人用）、4（大柄な成人および困難気道用） — は、約2歳から成人までの患者サイズをカバーし、サイズ3が通常の体格の患者における日常的な成人挿管の大部分を占めます。

ミラー直進ブレード設計：喉頭蓋の直接挙上と新生児・小児気道

ミラーブレードは、狭い断面とわずかに湾曲した先端を持つ直進喉頭鏡ブレードで、喉頭蓋を越えて進められます。ブレード先端は喉頭蓋の後ろを通過し、ブレード先端によって喉頭蓋が直接持ち上げられ、声門が露出されます。ミラーブレードの直進形状と狭い断面は、新生児および乳児の挿管に好まれるブレードです。乳児の喉頭は成人よりも前上方かつ頭側に位置し、喉頭蓋は長く弛緩しており、上歯から声門までの距離が短いため、湾曲ブレードの先端を喉頭蓋谷に配置するスペースが限られています。新生児では、喉頭蓋が大きすぎて弛緩しているため、喉頭蓋谷の牽引だけでは十分に挙上できないことが頻繁にあります。ミラーブレードの直接的な喉頭蓋挙上技術は、この患者集団においてより信頼性の高い声門露出を提供します。ミラーサイズ00および0は標準的な新生児用ブレードであり、ミラー1は約12か月までの乳児をカバーし、ミラー2および3は、喉頭の前方位置または開口制限のある年長の小児および成人に使用され、ミラーブレードの狭い形状がより広いマッキントッシュよりも優れた声門露出を提供します。ミラー4ブレードは、前方の喉頭に最大限のリーチを必要とする大柄な成人患者向けの最長直進ブレードです。

ステンレススチールと光ファイバー構成およびLED照明

MacおよびMiller喉頭鏡セットは、光伝達メカニズムが異なる2つの構成で利用できます。ステンレススチール構成は、ブレード先端またはブレードフランジ近くに配置された従来のLED光源を使用し、LED素子がブレード表面から喉頭口を直接照らします。この構成は機械的に堅牢で、ケース間で簡単に洗浄・滅菌でき、器具の回転が速い手術室や救急科での大量使用に適しています。光ファイバー構成は、LED光をハンドルからブレード先端までのガラスまたはポリマー光ファイバーの束を通して伝送し、ファイバー束の終端が、喉頭の近位のブレード位置から照らすのではなく、臨床的必要性が最も高い声門で均一な高輝度照明を提供します。光ファイバーブレードは、喉頭口でより明るく均一な光スポットを生成し、視野の周辺部への光の減衰が少ないため、開口制限のある患者、咽頭に血液や分泌物がある患者、または声門への視線が制限され、ブレード先端での最大照明が声門の視認性を向上させる解剖学的に困難な気道において臨床的に重要です。どちらの構成も白熱電球ではなくLEDを使用しているため、古い喉頭鏡設計の電球切れという故障モードがなくなり、器具の動作寿命全体にわたって一貫した明るさを提供します。

喉頭鏡セット調達のためのCEマーク、ISO 13485、およびFDA認証

MacおよびMiller喉頭鏡セットは、CEマーク、ISO 13485、およびFDA準拠の品質基準で製造されています。ISO 13485認証は、Peak Surgicalsが、設計管理、光学部品のトレーサビリティ、LEDの認定、および重要な気道管理に使用されるアクティブ診断機器の製造一貫性を網羅する文書化された品質管理システムを運用していることを確認します。CEマークは、アクティブ非埋込型医療機器に関する欧州医療機器規則への適合を確認します。喉頭鏡は電気光源を組み込んでいるため、EU MDRの下でアクティブ機器に分類され、アクティブ機器経路の下での適合性評価が必要です。FDA準拠は、直達喉頭鏡器具に関する検証済みの規制文書を必要とする米国の病院、救急科、集中治療室、および麻酔科向けの調達をサポートします。病院の調達部門、麻酔機器管理者、および救急医療部長は、施設購入前の内部業者承認、機器委員会審査、および規制遵守要件をサポートするために、Peak SurgicalsからCE、ISO 13485、およびFDAの文書を要求できます。

製品仕様

よくある質問

マッキントッシュブレードとミラーブレードの臨床上の違いは何ですか？また、それぞれがいつ好まれますか？
マッキントッシュブレードは湾曲しており、間接的な喉頭蓋挙上によって機能します。ブレード先端が喉頭蓋谷に配置され、上方への牽引により喉頭蓋が舌骨喉頭蓋靭帯を介して前方に持ち上げられ、ブレードが喉頭蓋に直接触れることはありません。この技術は、湾曲ブレードがより広い視覚通路を作り出し、口腔の右側にチューブ通過のためのより多くのスペースを残し、敏感な喉頭表面への刺激を軽減するため、日常的な成人経口気管挿管に好まれます。ミラーブレードは直進しており、直接的な喉頭蓋挙上によって機能します。ブレード先端は喉頭蓋の後ろを進められ、直接上方に持ち上げます。ミラー法は、喉頭が前上方かつ高位に位置し、喉頭蓋が長く弛緩しているため、喉頭蓋谷への配置が信頼できない新生児や乳児、および、ミラーブレードの狭い断面がより広いマッキントッシュフランジよりも優れた声門視認性を提供する、喉頭が前方にある成人患者や開口制限のある患者に好まれます。MacおよびMiller喉頭鏡セットは、日常的および困難な気道管理で遭遇するすべての患者集団と解剖学的バリエーションをカバーするために、両方のブレードシリーズを提供します。

なぜ1つのセットに4つのマッキントッシュサイズと複数のミラーサイズが必要なのですか？
ブレードサイズの選択は、患者の体格、年齢、および上切歯から声門までの距離によって決定されます。短すぎるブレードは喉頭蓋谷に到達しないか、喉頭蓋を越えて進むことができず、長すぎるブレードは声門を越えて食道入口まで進んでしまったり、下咽頭に外傷を与えたりするリスクがあります。マッキントッシュサイズ1は、約2歳からの小児に、サイズ2は4～10歳の小児および小柄な成人に、サイズ3は標準的な成人の大部分に、サイズ4は体格の大きい成人または最大のブレードリーチを必要とする長口から声門までの距離を持つ患者に使用されます。ミラーサイズ00および0は、約3ヶ月未満の患者用の新生児サイズであり、ミラー1は約12ヶ月までの乳児をカバーし、ミラー2～4は、直進ブレード技術を必要とする年長の小児および成人患者に適用範囲を広げます。完全なシリーズが1つのセットで利用できることで、麻酔科医、救急医、または気道管理を行う臨床医は、各年齢層に個別のセットを必要とせずに、患者に合わせたブレードを選択できます。

このセットのステンレススチールと光ファイバーの構成の違いは何ですか？
ステンレススチール構成は、光源がブレード表面に配置された直接LED照明設計を採用しており、日常的な臨床使用に信頼性の高い高輝度照明を提供します。光ファイバー構成は、光ファイバーを介してLED光をブレード先端に供給し、喉頭でより均一で明るい照明パターンを生成し、喉頭鏡視野の周辺部での光の減衰を抑えます。これは、困難気道、咽頭に血液や分泌物がある患者、および声門への視線が制限され、ブレード先端でのわずかな光でも初回挿管成功の確率が向上する状況において臨床的に有利です。どちらの構成も白熱電球ではなくLEDを使用しており、一貫した明るさを提供し、処置中の電球切れを防ぎます。ステンレススチールセットは、迅速な器具の回転、洗浄の容易さ、機械的耐久性が主要な調達基準となる、大量の緊急および麻酔の現場に適しています。光ファイバーセットは、照明の質が処置結果に直接影響する困難気道管理や専門的な耳鼻咽喉科処置を行う部門に好まれます。

MacおよびMiller喉頭鏡セットは、ビデオ喉頭鏡と比較してどうですか？
直達喉頭鏡 — MacおよびMiller喉頭鏡セットがその標準的なタイプです — は、喉頭鏡ブレードを配置して口から声門への視覚通路を作成することで、検査者に口腔を通して喉頭の直視を提供します。ビデオ喉頭鏡は、ブレード先端のカメラを使用し、声門画像を外部スクリーンに送信することで、直視を必要とせずに挿管を可能にします。カメラは直視できない曲がり角を見ることができ、ビデオ喉頭鏡は、困難気道の予測、頸椎の固定、および頭頸部の位置を最適化できない状況において好まれる技術となっています。マッキントッシュまたはミラーブレードによる直達喉頭鏡は、より速く、スクリーンを必要とせず、モニターの電源なしで機能し、経験豊富な麻酔科医が咽頭の解剖学的構造をナビゲートするために使用するブレードを介した触覚フィードバックを提供するため、日常的な挿管の主要な技術であり続けています。MacおよびMiller喉頭鏡セットは、あらゆる臨床現場にとって不可欠な基本的な気道器具です。ビデオ喉頭鏡は、直達喉頭鏡が困難であると予測されるか、または困難であることが判明した場合に使用される補完的な高度気道ツールです。

このセットにはどのような認証があり、病院の調達にとって何を意味しますか？
MacおよびMiller喉頭鏡セットは、CEマーク、ISO 13485、およびFDA準拠の認証を取得しています。CEマークは、欧州経済領域で販売されるすべての医療機器に必要であり、セットがEU MDRのアクティブ非埋込型医療機器の要件を満たしていることを確認します。喉頭鏡はLED電気光源を組み込んでいるためアクティブ機器です。ISO 13485認証は、Peak Surgicalsが、設計管理、LEDコンポーネント認定、光ファイバー調達のトレーサビリティ、市販後監視プロセスを含む、医療機器製造用に特別に設計された品質管理システムを維持していることを確認します。FDA準拠は、麻酔機器、気道管理器具、および救命救急機器にFDA準拠の規制文書が要求される米国の医療施設での調達をサポートします。これら3つの認証は、Peak Surgicalsがサービスを提供する主要市場である米国、欧州連合、南アジア、東南アジアの病院調達部門のベンダー資格要件をまとめて満たしており、追加の製造業者遵守文書なしに、施設機器委員会および規制審査プロセスを通じてセットが承認されることを可能にします。
