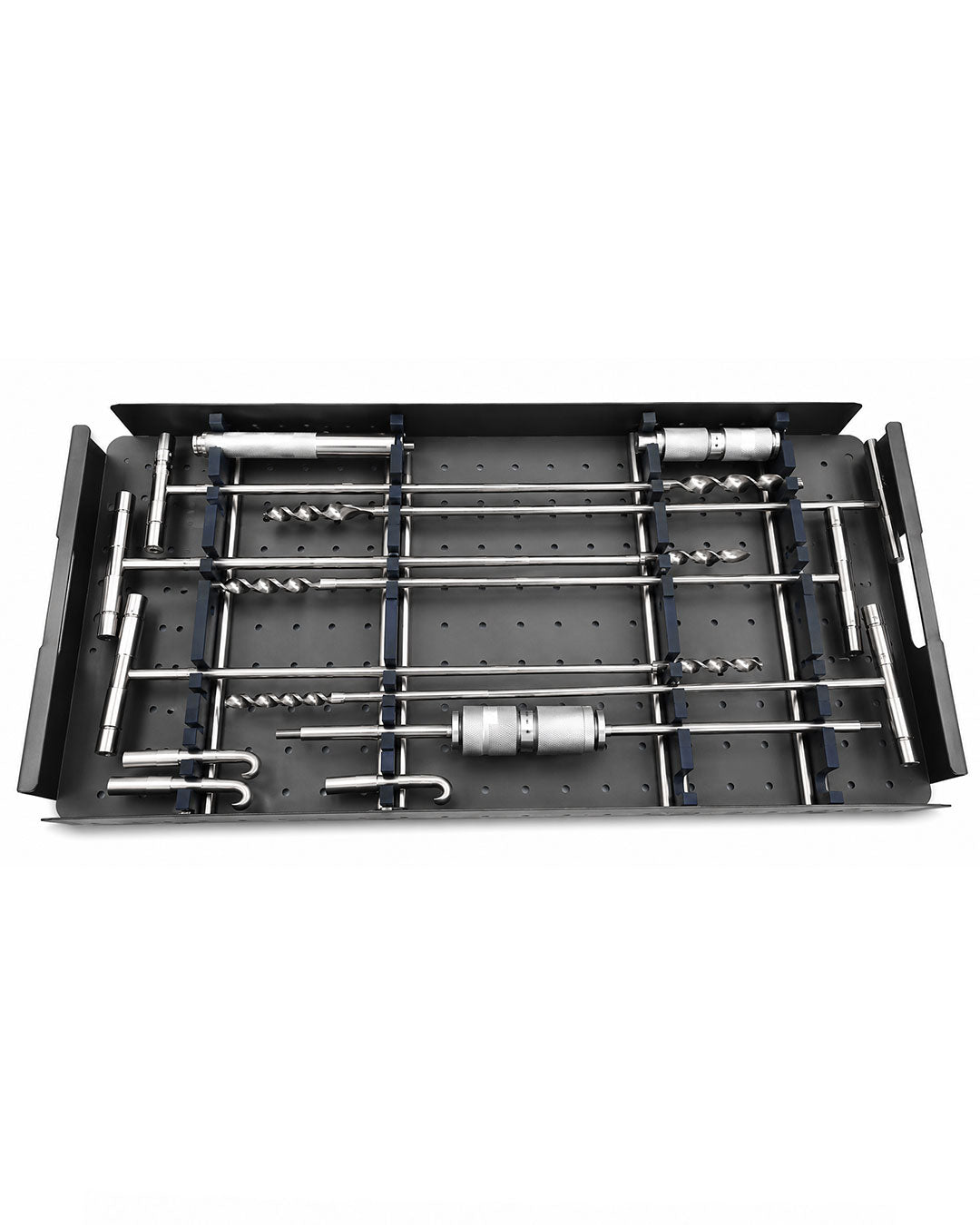

Küntscher Marvsøm Instrument-sæt – Komplet Intramedullær Marvsømsinstrumentering med Opborere, Ledetråde og Ekstraktor (PS-OP-5235)

Küntscher Nails Instrument Set (PS-OP-5235) er et komplet instrumentkit i rustfrit stål til indsættelse og fjernelse af intramedullære søm af Küntscher-typen – det solidne sømsystem med kløverblads-tværsnit, der oprindeligt blev udviklet af Gerhard Küntscher, og som etablerede de grundlæggende principper for lukket intramedullær nagling af lange knoglefrakturer. Sættet indeholder alle instrumenter, der er nødvendige for proceduren: en diamantspids knogle-awl til indgang i tibialkanalen, tre guidewires dimensioneret til forskellige sømdiameterområder (3,0 mm til 8 mm og 9 mm søm, 4,0 mm til 10 mm og 11 mm søm, og 4,5 mm til 12 mm og 13 mm søm), en komplet række bor i størrelser fra 7 mm til 14 mm i 1 mm trin til sekventiel kanalforberedelse, en K.Nail Driver til indsættelse af søm, en K.Nail Impactor/Setting Device til kontrolleret søm-fastgørelse, en K.Nail Measuring Gauge til bestemmelse af kanallængde og sømstørrelse, og en K.Nail Extractor med to kroge til fjernelse af søm under revisionsprocedurer eller fjernelse af hardware efter frakturheling. Fremstillet af rustfrit stål til gentagen dampautoklavesterilisering gennem sættets operative levetid. Küntscher sømsystemet bygger på den elastiske pasform og tre-punkts kortikale kontakt, der leveres af dets kløverblads-tværsnitsgeometri for rotationel og aksial stabilitet – et fundamentalt anderledes fikseringsprincip end moderne interlocking sømsystemer, der er afhængige af tværgående låseskruer. Anvendes af ortopædkirurger på hospitalets operationsstuer og ortopædiske traumeafdelinger, især i omgivelser hvor Küntscher-systemets enkelhed, omkostningseffektivitet og dokumenterede langsigtede track record forbliver klinisk relevant. Leveres komplet i sin opbevaringsbeholder.

Küntscher-sømsystemet: Kløverblads-tværsnit og elastisk fikseringsprincip

Küntscher-sømmet, introduceret af den tyske kirurg Gerhard Küntscher i 1940'erne, er historisk anerkendt som den enhed, der etablerede intramedullær nagling som en levedygtig frakturbehandling og introducerede princippet om lukket (minimalt invasiv) sømindsættelse uden kirurgisk eksponering af frakturstedet. Det definerende træk ved Küntscher-sømmet er dets kløverblads- (eller trekløver-) tværsnitsgeometri – i stedet for et massivt cirkulært tværsnit har sømmet tre konvekse udspring adskilt af konkave kanaler, set i tværsnit som lignede en trebladet kløver. Denne geometri producerer sømmets fikseringsmekanisme: når det drives ind i en opboret marvkanal med en diameter, der er lidt mindre end sømmets ydre dimension, presses kløverbladets tre konvekse udspring elastisk mod den endosteale kortikale overflade på tre punkter omkring kanalomkredsen, hvilket skaber en fjedrende elastisk pasform, der modvirker rotationel forskydning af frakturfragmenterne omkring sømmets lange akse. Denne trepunkts elastiske fiksering er Küntscher-systemets kerneinnovation og årsagen til, at det ikke kræver de tværgående låseskruer, som moderne interlocking intramedullære sømsystemer bruger til rotationel kontrol – kløverbladsgeometrien giver iboende rotationel stabilitet gennem dens interferenspasning med den opborede kanal. Kløverbladsdesignet gør det også muligt for sømmet at bøje sig let langs sin længde under indsættelse, hvilket imødekommer mindre variationer i marvkanalens krumning uden at kræve, at kanalen er helt lige, hvilket bidrog til systemets pålidelighed på tværs af den naturlige anatomiske variation i formen af femorale og tibiale marvkanaler.

Kanalforberedelse: Valg af guidewire og 7mm–14mm oprømmerserie

Dette instrumentsæts otte-oprømmer-serie – 7 mm, 8 mm, 9 mm, 10 mm, 11 mm, 12 mm, 13 mm og 14 mm – giver den sekventielle kanaludvidelse, der er nødvendig for at forberede marvkanalen til Küntscher-søm på tværs af hele dette diameterområde, med tre guidewires, der er tilpasset specifikke sømstørrelsesgrupperinger for at opretholde kanalens bane gennem hele oprømmersekvensen. Den 3,0 mm guidewire bruges, når den planlagte sømdiameter er 8 mm eller 9 mm; den 4,0 mm guidewire bruges til 10 mm eller 11 mm søm; og den 4,5 mm guidewire bruges til 12 mm eller 13 mm søm – progressionen til en tykkere, stivere guidewire for større sømdiametre afspejler de større kanalforberedelseskræfter, der er involveret i oprømning til større diametre, hvor en tynd guidewire ville være mere tilbøjelig til at bøje eller kinke under de laterale kræfter, der overføres fra en større oprømmer. Oprømmersekvensen fortsætter progressivt fra den mindste oprømmer, der engagerer kanalen, mod den diameter, der er valgt for at opnå den passende elastiske interferenspasning for det valgte søm – fordi Küntscher-sømmets fiksering afhænger af denne interferenspasning snarere end låseskruer, er forholdet mellem den endelige oprømmede kanaldiameter og det valgte søms kløverblads ydre dimension en kritisk determinant for fikseringsstabiliteten: en kanal, der er oprømmet for stor i forhold til sømmet, producerer utilstrækkelig elastisk kompression på de tre kontaktpunkter og utilstrækkelig rotationel stabilitet, mens en kanal, der er oprømmet for lille i forhold til sømmet, risikerer for stor indsættelseskraft, kortikal fraktur under sømpassage eller termisk skade fra for stor friktion under de sidste indsættelsesfaser. Den diamantspidsede knogle-awl bruges i starten af proceduren til at etablere det oprindelige kortikale indgangspunkt – til tibianagling, typisk ved den proksimale tibiometaphyse lige medialt for patellarsenens insertion – gennem hvilken guidewiren og efterfølgende oprømmere introduceres.

Søminførsel, måling og fjernelsesinstrumentering

K.Nail Measuring Gauge i dette sæt bruges til at bestemme den passende sømlængde ved at måle den forberedte kanallængde fra indgangspunktet til den ønskede distale endeposition, typisk refereret mod guidewiren, når den er ført til den passende distale position under fluoroskopisk vejledning – nøjagtig længdemåling er vigtig, fordi et Küntscher-søm, der er for kort, ikke giver tilstrækkelig fiksering på tværs af begge store frakturfragmenter, mens et søm, der er for langt, kan rage ind i ledrummet enten ved det proksimale indgangspunkt eller den distale ende, hvilket forårsager mekanisk indklemning. K.Nail Driver er indsættelsesinstrumentet, der kobles til den proksimale ende af det valgte søm og overfører drivkraften – påført via hammerslag på driveren – der er nødvendig for at føre sømmet langs den forberedte kanal og over frakturstedet til dets endelige position. K.Nail Impactor/Setting Device giver den endelige kontrollerede placering af sømmet, når det er ført næsten til sin endelige position, hvilket muliggør præcis endelig placering uden risiko for at over-drive sømmet, som direkte hammerslag på selve sømendespidsen ville medføre. K.Nail Extractor med to kroge bruges i revisionskirurgi eller planlagt hardwarefjernelse efter frakturheling – det to-krogede design griber fat i Küntscher-sømmets proksimale endefunktioner (som typisk har en øsken eller slids i sin proksimale ende til dette formål) for at give den kontrollerede udtrækskraft, der er nødvendig for at trække sømmet ud af marvkanalen, hvor knogleindvækst og den elastiske interferenspasning, der gav fikseringsstabilitet under heling, nu modstår fjernelse og kræver bevidst, kontrolleret udtrækskraft.

Konstruktion i rustfrit stål og steriliseringsarbejdsgang

Alle instrumenter i PS-OP-5235 sættet er fremstillet af rustfrit stål, hvilket giver den korrosionsbestandighed, dimensionelle stabilitet og kant- eller gevindretention, der kræves for instrumenter, der gennemgår gentagen dampautoklavesterilisering mellem ortopædkirurgiske traumerprocedurer. Fræserne, med deres skærende riller, kræver grundig rengøring af rillerne for at fjerne knogleskår og marvindhold før sterilisering – resterende organisk materiale i rillerne kompromitterer både steriliseringsffektiviteten og accelererer korrosion på disse skæreflader. Guidewires, der er lange og slanke, kræver omhyggelig håndtering under rengøring og opbevaring for at undgå bøjning eller knæk, hvilket ville kompromittere deres funktion med at opretholde kanalens bane under fræsersekvensen. K.Nail Driver, Impactor/Setting Device og Extractor – de instrumenter i sættet, der anvender større kraft og udtrækning – bør inspiceres ved hver genbehandlingscyklus for eventuel deformation af deres koblingsfunktioner, da en slidt eller deformeret kobling kan mislykkes i at gribe sømmet sikkert under indsættelse eller udtrækning, med potentielt alvorlige intraoperative konsekvenser. Sættets opbevaringsbeholder bør bruges til at kontrollere fuldstændigheden – alle 16 nummererede instrumenter plus beholderen – før og efter hver procedure, da en manglende fræserstørrelse eller guidewire kan kompromittere kirurgens evne til at gennemføre proceduren med den planlagte sømstørrelse.

CE-mærke, ISO 13485 og FDA-certificering for anskaffelse af ortopædisk instrumentsæt

Küntscher Nails Instrument Set PS-OP-5235 er fremstillet under et kvalitetsstyringssystem certificeret til ISO 13485, der styrer indkøb af rustfrit stålmateriale, præcisionsbearbejdning af alle oprømmere, guidewires, driv-, måle- og ekstraktionsinstrumenter, dimensionel inspektion af alle komponenter samt den endelige samling og pakning af sættet. CE-mærkning bekræfter overensstemmelse med de europæiske medicinsk udstyrsforordningskrav for genanvendelige ortopædkirurgiske instrumentsæt distribueret inden for EU og tilhørende reguleringsområder. FDA-overensstemmelsesdokumentation opbevares for distribution i USA, og opfylder de lovmæssige krav, der gælder for genanvendelige ortopædkirurgiske instrumenter, der anskaffes af amerikanske hospitaler, traumecentre og distributører af ortopædkirurgiske instrumenter. Disse certificeringer opfylder krav til indkøbs- og udbudsdokumentation fra institutionelle købere i USA, Indien, Pakistan, Vietnam og på tværs af internationale ortopædkirurgiske forsyningsrammer. Overensstemmelsescertifikater og dokumentation for kvalitetsstyringssystem er tilgængelige efter anmodning. OEM-produktion og tilpassede sætkonfigurationer er tilgængelige inden for det samme certificerede produktionsrammeværk.

Produktspecifikationer

Ofte Stillede Spørgsmål

Hvad er et Küntscher-søm, og hvordan adskiller dets fikseringsmekanisme sig fra moderne låsesøm?
Küntscher-sømen er et solidt intramedullært søm med en karakteristisk kløverblads- (trekløver-) tværsnitsform – tre konvekse fremspring adskilt af konkave kanaler, snarere end den cirkulære eller næsten cirkulære tværsnit af de fleste moderne søm. Denne geometri er grundlaget for dens fikseringsmekanisme: når sømmet drives ind i en marvkanal, der er blevet boret til en diameter lidt mindre end sømmets ydre dimension, presses de tre konvekse fremspring elastisk mod den endosteale knogleoverflade på tre punkter omkring kanalen, hvilket skaber en fjedrende interferenspasning, der modvirker rotation af frakturfragmenterne omkring sømmet. Dette er fundamentalt forskelligt fra moderne interlocking intramedullære sømsystemer – såsom femorale, tibiale og humerale interlocking sømsæt – som bruger et mere cylindrisk søm med tværgående huller nær de proksimale og distale ender, hvorigennem låseskruer placeres for at kontrollere rotation og længde uafhængigt af kanalpasningen. Küntscher-systemets elastiske pasform betyder, at der ikke er behov for låseskruer, distale målskabeloner eller sigteanordninger – instrumentsættet til Küntscher-nagling er tilsvarende enklere og består primært af kanalforberedelses- (awl, guidewires, reamers) og sømindsættelses-/målings-/ekstraktionsinstrumenter, uden den proksimale og distale låseinstrumentering, som interlocking sømsæt kræver.

Hvordan er de tre guidewire-størrelser tilpasset sømdiametre, og hvorfor er dette vigtigt?
Dette sæt indeholder tre guidewires – 3,0 mm, 4,0 mm og 4,5 mm – hver tilpasset et specifikt par Küntscher-sømdiametre: 3,0 mm guidewire til 8 mm og 9 mm søm, 4,0 mm guidewire til 10 mm og 11 mm søm, og 4,5 mm guidewire til 12 mm og 13 mm søm. Guidewirens rolle gennem hele proceduren er at opretholde den etablerede kanalbane, mens de sekventielle oprømmere føres over den – hver oprømmer har en central kanyle, der kører langs guidewiren, hvilket sikrer, at hvert oprømmerpas følger den samme bane, som er etableret af den oprindelige guidewire-placering. Efterhånden som den planlagte endelige sømdiameter øges, involverer oprømmersekvensen oprømmere med større diameter, der udøver større laterale skærekræfter, og en tynd guidewire under disse kræfter er mere tilbøjelig til at bøje eller knække, hvilket ville få de større oprømmere til at afvige fra den tilsigtede bane og risikere excentrisk oprømning eller kortikal perforation. Progressionen til tykkere, stivere guidewires for større sømdiametergrupper opretholder banenøjagtigheden gennem hele oprømmersekvensen uanset den valgte endelige sømstørrelse. Kirurgen vælger guidewiren, der er tilpasset det forventede sømdiameterområde, baseret på præoperativ kanaldiameterbedømmelse fra billeddiagnostik, før oprømmersekvensen påbegyndes.

Hvad er den kliniske rolle for K.Nail Extractor med to kroge, og hvornår bruges den?
K.Nail Extractor med to kroge bruges til at fjerne et tidligere indsat Küntscher-søm – enten i en planlagt hardwarefjernelsesprocedure, efter at frakturen har opnået solid heling, og patienten og kirurgen vælger at fjerne implantatet, eller i en revisionsprocedure, hvor det originale søm skal fjernes for at løse en komplikation såsom manglende heling, forkert heling, infektion eller for at skifte til en anden fikseringsmetode. Ekstraktionsprocessen er mere krævende end indsættelse, fordi knoglen i løbet af månederne efter frakturheling typisk er vokset tæt sammen med sømmets overflade, og den oprindelige elastiske interferenspasning kan suppleres af knogleindvækst ved kontaktpunkterne, hvilket begge modvirker udtrækning. K.Nail Extractor med to kroge griber fat i funktioner ved Küntscher-sømmets proksimale ende – typisk en øje, slids eller flange indbygget i sømmets proksimale design specifikt for at give et udtrækspunkt – hvilket gør det muligt for kirurgen at anvende kontrolleret, aksial udtrækskraft langs sømmets længdeakse. Forsøg på ekstraktion uden dette specialbyggede instrument, eller med instrumenter, der ikke griber fat i sømmets proksimale funktioner sikkert, risikerer instrumentslips, beskadigelse af sømmets proksimale ende eller utilstrækkelig kraftoverførsel til en vellykket ekstraktion.

Hvilken steriliseringsprotokol anbefales til dette sæt?
Alle instrumenter i dette sæt er fremstillet af rustfrit stål og er kompatible med standard dampautoklavesterilisering ved 134°C pre-vakuum parametre, den rutinemæssige metode for genanvendelige ortopædiske instrumenter. De otte oprømmere, med deres skærefløjter og centrale kanyler til guidewire passage, kræver grundig rengøring for at fjerne knogleskår og marvindhold fra både fløjterillerne og den interne kanyle før sterilisering – typisk ved brug af en enzymatisk forblødning efterfulgt af ultralydsrengøring med børste adgang til begge overflader. De tre guidewires bør rengøres, inspiceres for rethed og opbevares på en måde, der forhindrer bøjning eller knæk, da en bøjet guidewire vil producere en excentrisk oprømmerbane, hvis den genbruges. K.Nail Driver, Impactor/Setting Device og Extractor – instrumenter, der udsættes for slagkræfter under brug – bør inspiceres ved hver genbehandlingscyklus for deformation af deres søm-engagerende funktioner. Opbevaringsbeholderen bør bruges til at kontrollere, at alle 16 instrumenter er til stede og korrekt registreret både før og efter hver procedure.

Hvilke certificeringer har dette sæt, og er der mulighed for storkøb eller OEM-ordrer?
Küntscher Nails Instrument Set PS-OP-5235 er fremstillet under et ISO 13485-certificeret kvalitetsstyringssystem, der dækker indkøb af rustfrit stålmateriale, præcisionsbearbejdning af alle marvbor, guidewires og drive-/måle-/udtrækningsinstrumenter, dimensionel inspektion og endelig samling af sættet. CE-mærkning bekræfter overensstemmelse med de europæiske krav til medicinsk udstyr for genanvendelige ortopædkirurgiske instrumentsæt. FDA-overensstemmelsesdokumentation understøtter distribution i USA. Overensstemmelsescertifikater og kvalitetsstyringsdokumentation er tilgængelige efter anmodning til hospitalers indkøbs- og udbudsprocesser. Storkøb accepteres med et minimum på 1 sæt, med volumenpriser tilgængelige for hospitaler, traumecentre, distributører af ortopædiske instrumenter og indkøbsorganisationer – særligt relevant for institutioner i regioner, hvor Küntscher-sømmetoden stadig er i aktiv klinisk brug på grund af dens omkostningseffektivitet og påviste langsigtede pålidelighed. OEM-fremstilling til brugerdefinerede sætkonfigurationer eller private label-branding er tilgængelig inden for samme ISO 13485-certificerede ramme. Gratis fragt gælder for ordrer på 99 USD eller mere.
