Juego de Instrumentos para Placa de Conformación Laminar – Sistema de Conformación y Aplicación de Placas de Laminoplastia Cervical

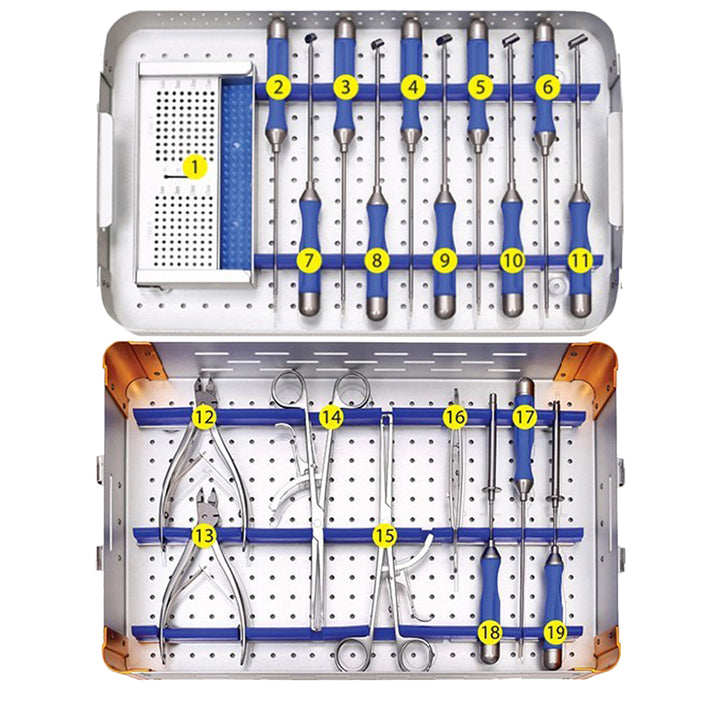

El juego de instrumental para placas de modelado laminar de Peak Surgicals es un juego de instrumentación para columna cervical de 20 piezas diseñado para el flujo de trabajo intraoperatorio completo de modelado, dimensionamiento y aplicación de placas de laminoplastia durante la cirugía de laminoplastia cervical de puerta abierta o de puerta francesa. El juego cubre todos los pasos, desde la selección del tamaño de la placa laminar mediante cinco Mold Trials (4–12 mm), la perforación cortical con cinco brocas de mano de 1,5 mm que coinciden con los cinco espesores de placa, el doblado y corte de la placa con dos pinzas dedicadas para doblar y cortar, el posicionamiento y la sujeción de la placa con dos pinzas de sujeción de placa y una abrazadera de sujeción de placa, la entrada en la corteza laminar con un punzón y la inserción final del tornillo con dos destornilladores, todo ello suministrado en una caja de placas y una caja de aluminio. Es utilizado por cirujanos de columna y neurocirujanos en quirófanos de hospitales que realizan laminoplastias cervicales para mielopatía espondilótica cervical, osificación del ligamento longitudinal posterior (OPLL) y estenosis cervical multinivel que requieren la expansión del canal espinal cervical mientras se preservan los elementos espinales posteriores.

Laminoplastia Cervical: Procedimiento y Papel de la Placa de Modelado Laminar

La laminoplastia cervical es una técnica de descompresión cervical posterior en la que el canal espinal cervical se agranda articulando o dividiendo el arco posterior de las vértebras cervicales —las láminas— sin extirparlas, preservando así la banda de tensión posterior y reduciendo el riesgo de inestabilidad postoperatoria y dolor axial en comparación con la laminectomía. En la laminoplastia de puerta abierta, las láminas se cortan en un lado (el lado abierto) y se articulan en el lado opuesto (el lado de la bisagra), y se inserta una placa espaciadora —la placa de laminoplastia— en el espacio de la puerta abierta para mantener la lámina abierta en su posición expandida mientras se produce la fusión ósea a través de la bisagra y en la unión de la placa. La placa de laminoplastia debe doblarse intraoperatoriamente para que coincida con el ángulo laminar individual del paciente y el tamaño del espacio, lo que varía con el nivel vertebral y el grado de expansión del canal espinal requerido. Las pruebas de molde en este conjunto permiten al cirujano seleccionar la altura correcta de la placa para cada nivel antes de preparar la placa, y las pinzas de corte y doblado permiten contornear y recortar la placa a la forma requerida sin dañar el material de la placa. Las brocas de mano (1,5 mm) proporcionan los pequeños orificios piloto corticales necesarios para los tornillos de fijación de la placa en la corteza laminar, donde el grosor óseo disponible es limitado y la perforación precisa de pequeño diámetro es esencial para evitar la perforación cortical.

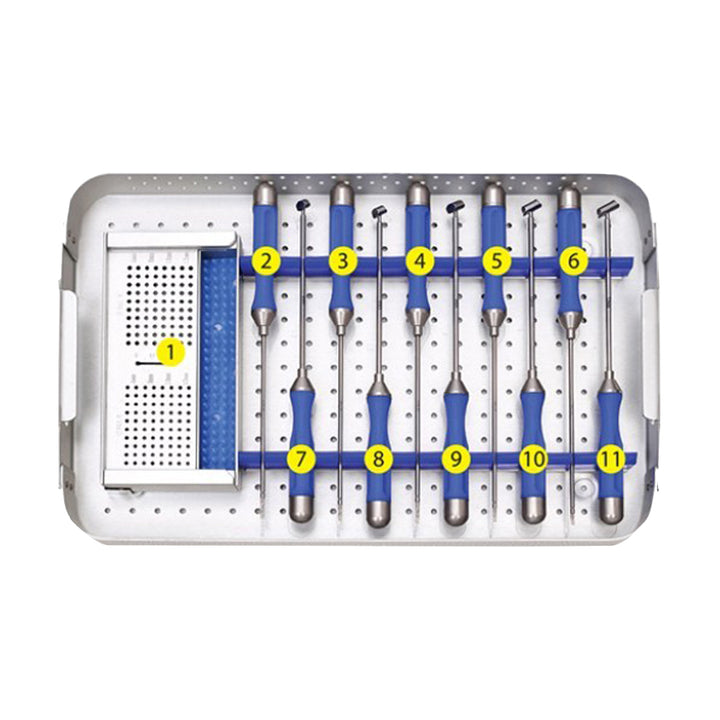

Pruebas de Molde: Cinco Tamaños de 4 mm a 12 mm para la Selección de Placas de Laminoplastia

Las cinco pruebas de molde (PS-MT-0007 a PS-MT-0011, 4 mm/6 mm/8 mm/10 mm/12 mm) permiten al cirujano confirmar la altura correcta de la placa de laminoplastia para cada nivel espinal antes de preparar y aplicar la placa definitiva. Una vez completado el corte de puerta abierta y articulada la lámina, la prueba de molde para cada nivel se inserta en el espacio de la puerta abierta y se evalúa su ajuste; la prueba debe asentarse de manera estable en el espacio sin balancearse ni migrar, proporcionar el grado de expansión del canal espinal objetivo confirmado mediante fluoroscopia intraoperatoria y no extenderse más allá de la superficie cortical en los puntos de unión de la placa. El rango de altura de 4 a 12 mm cubre todo el espectro de espacios de puerta abierta utilizados en la laminoplastia cervical clínica, desde casos de un solo nivel en pacientes más jóvenes con dimensiones de canal más pequeñas hasta casos de OPLL multinivel donde se requieren distancias de expansión mayores. Una vez que se confirma el tamaño de prueba apropiado para cada nivel, la placa definitiva correspondiente se selecciona de la caja de placas y se prepara utilizando las pinzas de corte y doblado.

Brocas de Mano: 1,5 mm de Diámetro en Cinco Longitudes para la Perforación de la Corteza Laminar

Las cinco brocas de mano (PS-HDB-0002 a PS-HDB-0006, 1,5 mm de diámetro × 4 mm, 6 mm, 8 mm, 10 mm, 12 mm de profundidad) proporcionan la perforación del orificio piloto adaptada a cada uno de los cinco tamaños de placa. El diámetro de la broca de 1,5 mm está específicamente dimensionado para los tornillos corticales pequeños utilizados en la fijación de la placa de laminoplastia, donde la corteza laminar suele tener solo unos pocos milímetros de grosor y requiere un orificio piloto preciso para guiar el tornillo sin dividir la corteza ni fracturar la lámina. Las cinco opciones de longitud corresponden a las cinco alturas de la prueba de molde; se necesita una broca más larga cuando el espaciador de la placa crea un espacio más profundo entre el borde laminar y el hueso adyacente donde se asegura la placa, lo que garantiza que la profundidad del orificio piloto coincida con la configuración de la placa en cada nivel. La operación manual de la broca, en lugar de la perforación eléctrica, permite al cirujano sentir la resistencia cortical y detenerse precisamente a la profundidad requerida sin perforar en exceso en el limitado stock óseo laminar disponible en la laminoplastia cervical.

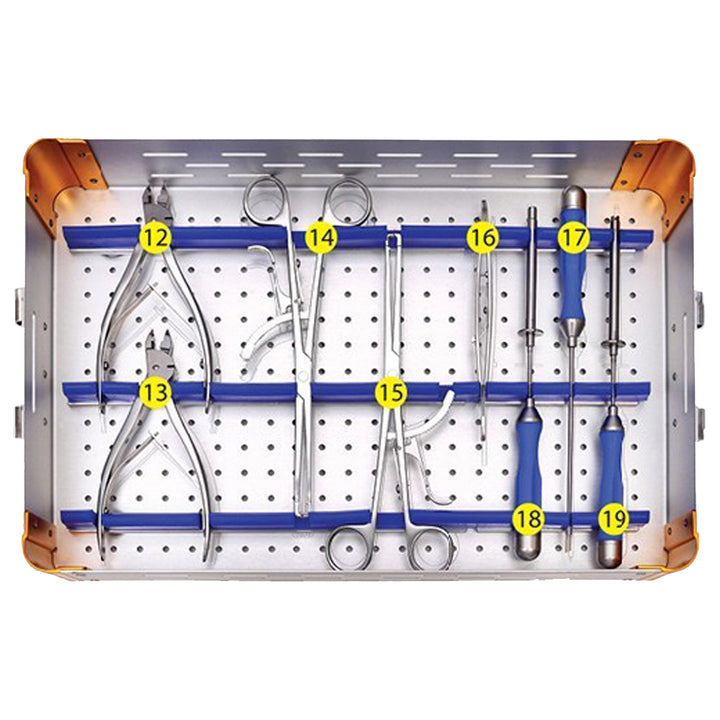

Pinzas de Corte y Doblado, Instrumentos de Sujeción de Placas y Punzón

Las dos pinzas de corte y doblado (PS-BCF-0012 y PS-BCF-0013) cumplen una doble función: doblar la placa de laminoplastia para que coincida con la curvatura requerida de la superficie laminar en cada nivel, y cortar la placa a la longitud requerida si es necesario recortar. Las placas de laminoplastia se suministran como segmentos rectos y deben contornearse intraoperatoriamente para seguir la curvatura de la superficie laminar y el ángulo del espacio de puerta abierta; las pinzas de corte y doblado permiten un doblado controlado sin arrugar ni debilitar el material de la placa. Las dos pinzas de sujeción de placa (PS-PHF-0014 y PS-PHF-0015) sujetan la placa doblada durante el posicionamiento en el espacio de puerta abierta, manteniendo su orientación contra la superficie laminar mientras el punzón crea el punto de entrada inicial del tornillo y se insertan los primeros tornillos. La abrazadera de sujeción de placa (PS-PHC-0016) sujeta la placa firmemente contra la superficie ósea laminar en la posición media de la placa, manteniéndola estable sin requerir que el cirujano mantenga la presión manual de las pinzas, liberando ambas manos para la perforación y la inserción de tornillos. El punzón (PS-AWL-0017) crea el punto de entrada cortical inicial en el sitio del tornillo antes de que se avance la broca de mano, proporcionando un inicio guiado para la broca de pequeño diámetro en la superficie cortical curva. Los dos destornilladores (PS-S-0018 y PS-S-0019) proporcionan el par de inserción final del tornillo para los tornillos de fijación de la placa.

Marca CE, ISO 13485 y Certificación FDA para la Adquisición de Instrumentos de Laminoplastia Cervical

El juego de instrumentos para placas de modelado laminar se fabrica bajo las normas de calidad con marcado CE, ISO 13485 y cumplimiento de la FDA. La certificación ISO 13485 confirma que Peak Surgicals opera un sistema de gestión de calidad documentado que cubre el control del diseño, la trazabilidad de los materiales y la consistencia de la producción para los instrumentos quirúrgicos de columna. El marcado CE confirma la conformidad con las regulaciones europeas de dispositivos médicos, y el cumplimiento de la FDA respalda la adquisición para hospitales con sede en EE. UU., centros de cirugía de columna y departamentos de neurocirugía que requieren documentación reglamentaria verificada para las compras de instrumentación de laminoplastia cervical.

Especificaciones del producto

SKU	— (verificar en la administración de Shopify)
Nombre del producto	Juego de instrumental para placa de modelado laminar
Precio	$1,650.00 USD
Artículos totales	20 artículos + caja de aluminio
Categoría de instrumentos	Cirugía de columna — modelado y aplicación de placa de laminoplastia cervical
Procedimiento	Laminoplastia cervical de puerta abierta para mielopatía espondilótica cervical, OPLL, estenosis cervical multinivel
Caja de placas	PS-PB-0001 (contiene placas de laminoplastia definitivas)
Brocas de mano	1,5 mm × 4 mm (PS-HDB-0002), 6 mm (0003), 8 mm (0004), 10 mm (0005), 12 mm (0006) — 5 en total
Moldes de prueba	4 mm (PS-MT-0007), 6 mm (0008), 8 mm (0009), 10 mm (0010), 12 mm (0011) — 5 en total
Pinzas de corte y doblado	PS-BCF-0012, PS-BCF-0013 (×2)
Pinzas de sujeción de placas	PS-PHF-0014, PS-PHF-0015 (×2)
Abrazadera de sujeción de placas	PS-PHC-0016 (×1)
Punzon	PS-AWL-0017 (×1)
Destornilladores	PS-S-0018, PS-S-0019 (×2)
Contenedor	Caja de aluminio (PS-AB-0020)
Certificaciones	Marca CE, ISO 13485, FDA
Garantía	1 año
MOQ	1 juego
Pedidos OEM / personalizados	Disponibles
Servicio posventa	Devolución y reemplazo

Preguntas frecuentes

¿Qué es la laminoplastia cervical y cuándo se realiza en lugar de la laminectomía?
La laminoplastia cervical es un procedimiento de descompresión cervical posterior en el que el canal espinal cervical se expande abriendo y apuntalando las láminas —los arcos posteriores de las vértebras cervicales— en lugar de extirparlas. Se realiza para la compresión multinivel de la médula espinal cervical debida a mielopatía espondilótica cervical, OPLL o estenosis congénita del canal cuando se requiere una descompresión en tres o más niveles y el cirujano desea preservar los elementos espinales posteriores. La laminoplastia se prefiere a la laminectomía en este contexto porque mantiene la banda de tensión posterior de la columna (las láminas y los ligamentos y músculos adheridos), reduciendo el riesgo de deformidad cifótica postoperatoria e inestabilidad que puede ocurrir después de una laminectomía multinivel. La laminoplastia de puerta abierta articula las láminas en un lado y mantiene el espacio abierto con una placa espaciadora, mientras que la laminoplastia de puerta francesa divide las láminas centralmente y las abre bilateralmente; el juego de instrumentos para placas de modelado laminar de Peak Surgicals se utiliza principalmente para la aplicación de placas de laminoplastia de puerta abierta.

¿Cuál es el propósito de las pruebas de molde y cómo se seleccionan los cinco tamaños intraoperatoriamente?
Las cinco pruebas de molde (4 mm, 6 mm, 8 mm, 10 mm, 12 mm) permiten al cirujano determinar la altura correcta de la placa de laminoplastia para cada nivel antes de preparar la placa definitiva. Una vez que se ha completado el corte y la bisagra de puerta abierta y la lámina se mantiene abierta en el ángulo de expansión deseado, se inserta la prueba apropiada más pequeña en el espacio de puerta abierta. La prueba debe asentarse de manera estable en la bisagra laminar sin espacios ni compresión, proporcionar el grado de expansión del canal objetivo confirmado fluoroscópicamente, y permitir que los puntos de unión de la placa en el borde laminar y la masa lateral se alineen correctamente. La mayoría de los casos de adultos de un solo nivel utilizan una altura de placa de 6 mm u 8 mm; las distancias de expansión mayores (10 mm o 12 mm) se utilizan en OPLL severa o en adultos con diámetros de canal grandes; 4 mm se pueden usar en C3 o para pacientes más pequeños. La confirmación de la prueba de molde antes de la preparación de la placa evita el contorneado innecesario de la placa y reduce el riesgo de seleccionar una altura de placa que no se pueda asegurar sin una violación cortical en los puntos estrechos de unión laminar.

¿Por qué se utilizan brocas de mano de 1,5 mm en lugar de brocas eléctricas estándar para los orificios de los tornillos de las placas de laminoplastia?
El diámetro de 1,5 mm se adapta a los pequeños tornillos corticales utilizados en la fijación de la placa de laminoplastia, que suelen tener un diámetro de 1,5 mm o 2,0 mm —los tornillos ortopédicos más pequeños utilizados en cualquier cirugía de columna, lo que refleja el limitado volumen óseo disponible en la corteza laminar cervical. La perforación eléctrica generalmente se evita para estos orificios piloto por dos razones: primero, la corteza laminar cervical tiene solo de 2 a 4 mm de espesor y una broca eléctrica puede avanzar fácilmente a través de ambas cortezas y hacia el canal espinal en milisegundos sin la retroalimentación táctil necesaria para detenerse a la profundidad correcta; segundo, la pequeña broca de 1,5 mm es propensa a la desviación y la rotura bajo el torque de una broca eléctrica en la superficie cortical curva. La perforación manual con las brocas de mano dedicadas proporciona la penetración cortical controlada y de baja velocidad necesaria para lograr un orificio piloto preciso a la profundidad correcta sin fractura laminar o entrada inadvertida en el canal.

¿Cuál es el papel de la abrazadera de sujeción de placas en comparación con las pinzas de sujeción de placas?
Las dos pinzas de sujeción de placas (PS-PHF-0014 y PS-PHF-0015) sujetan la placa de laminoplastia doblada por los extremos durante el posicionamiento inicial en el espacio de puerta abierta, lo que permite al cirujano maniobrar la placa a su orientación correcta contra la superficie laminar mientras ambas pinzas están bajo control manual. Una vez que la placa está en la posición correcta, la abrazadera de sujeción de placas (PS-PHC-0016) sujeta la placa firmemente contra la superficie ósea laminar en la posición media de la placa, manteniéndola estable sin requerir que el cirujano o el asistente mantengan la presión manual de las pinzas. Esto libera ambas manos del cirujano para la entrada cortical con punzón y la creación de orificios piloto con broca de mano y los pasos de inserción de tornillos, durante los cuales cualquier movimiento de la placa desalinearía la trayectoria de la broca con respecto a los orificios de los tornillos de la placa.

¿Qué certificaciones posee este set?
El juego de instrumental para placas de modelado laminar se fabrica bajo las normas de calidad con marcado CE, ISO 13485 y cumplimiento de la FDA. La certificación ISO 13485 confirma que Peak Surgicals opera un sistema de gestión de calidad documentado que cubre el control del diseño, la trazabilidad de los materiales y la consistencia de la fabricación para los instrumentos quirúrgicos de columna. El marcado CE confirma la conformidad con las regulaciones europeas de dispositivos médicos, y el cumplimiento de la FDA respalda la adquisición para hospitales con sede en EE. UU., centros de cirugía de columna y departamentos de neurocirugía que requieren documentación reglamentaria verificada para las compras de instrumentación de laminoplastia cervical.

¿Se pueden pedir instrumentos individuales como repuestos?
Los instrumentos individuales —brocas de mano por longitud (PS-HDB-0002 a 0006), pruebas de molde por tamaño (PS-MT-0007 a 0011), pinzas de corte y doblado, pinzas de sujeción de placas, abrazadera de sujeción de placas, punzón y destornilladores— están disponibles en Peak Surgicals como artículos de repuesto utilizando sus números de referencia PS. La fabricación OEM y las configuraciones de conjuntos personalizados están disponibles para centros de cirugía de columna y distribuidores. Póngase en contacto directamente con Peak Surgicals para conocer los precios de los instrumentos de repuesto, las especificaciones OEM o los acuerdos de adquisición institucional.
